Podłączenie przekaźnika 4-pinowego może wydawać się skomplikowane, ale zrozumienie jego struktury i funkcji poszczególnych pinów sprawi, że stanie się to prostym zadaniem. Przekaźnik ten składa się z cewki i styków przełączających, które umożliwiają sterowanie różnymi urządzeniami elektrycznymi. W tym artykule przedstawimy krok po kroku, jak prawidłowo podłączyć przekaźnik, aby działał bezbłędnie, oraz jak uniknąć najczęstszych błędów, które mogą prowadzić do awarii.
Znajomość prawidłowego podłączenia przekaźnika jest kluczowa, aby zapewnić jego niezawodne działanie. Dzięki naszym wskazówkom dowiesz się, jakie przewody i zabezpieczenia stosować oraz jak dbać o solidne połączenia, co jest niezbędne dla bezpieczeństwa i efektywności całego układu.
Najistotniejsze informacje:
- Przekaźnik 4-pinowy składa się z cewki sterującej i styków przełączających.
- Piny 85 i 86 są przeznaczone dla cewki, a piny 30 i 87 dla styków.
- Podłączenie przekaźnika wymaga użycia odpowiednich przewodów i bezpieczników.
- Ważne jest zapewnienie solidnych połączeń metal-metal, aby uniknąć zwarć.
- Przykłady schematów podłączenia mogą pomóc w zrozumieniu różnych zastosowań przekaźnika.
Jak prawidłowo podłączyć przekaźnik 4 pinowy, aby działał bezbłędnie
Podłączenie przekaźnika 4-pinowego jest kluczowe dla jego prawidłowego działania w różnych zastosowaniach, od automatyki domowej po systemy samochodowe. Zrozumienie struktury przekaźnika oraz funkcji jego pinów jest niezbędne, aby zapewnić, że urządzenie będzie działać efektywnie i bez problemów. Właściwe połączenie nie tylko zwiększa niezawodność, ale również minimalizuje ryzyko uszkodzenia sprzętu.
W celu prawidłowego podłączenia przekaźnika 4-pinowego, należy wykonać kilka prostych kroków. Przede wszystkim, upewnij się, że masz wszystkie niezbędne narzędzia i materiały, takie jak odpowiednie przewody, złącza i bezpieczniki. Poniżej przedstawiamy kluczowe kroki, które należy wykonać przy podłączaniu przekaźnika, aby działał on bezbłędnie.
Zrozumienie pinów przekaźnika 4 pinowego i ich funkcji

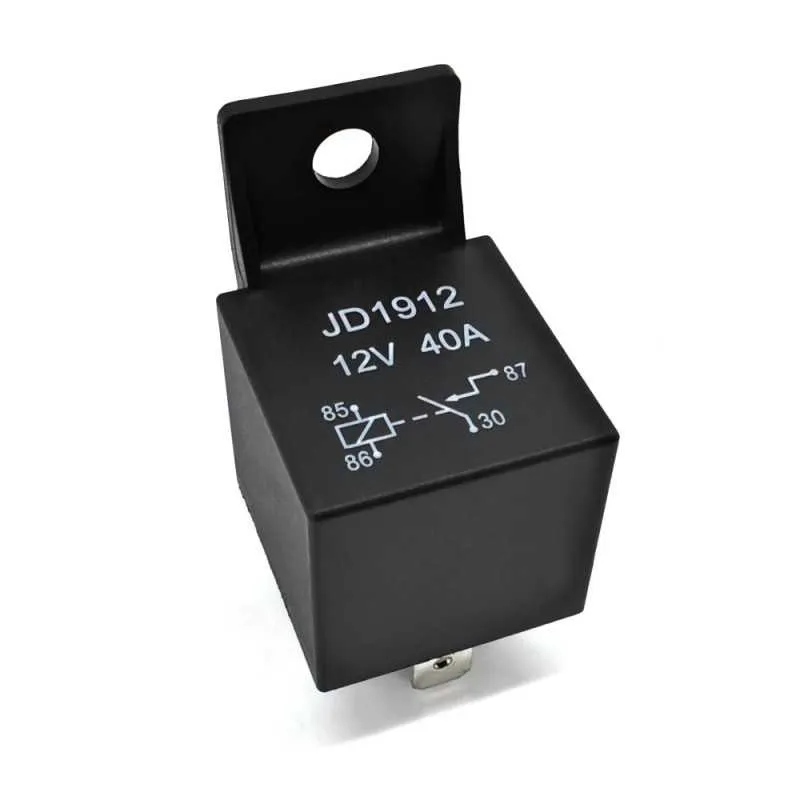

Przekaźnik 4-pinowy składa się z dwóch głównych komponentów: cewki sterującej i styków przełączających. Dwa piny, oznaczone jako 85 i 86, są przeznaczone dla cewki, która kontroluje działanie przekaźnika. Pin 30 to wspólny zacisk, natomiast pin 87 to styk normalnie otwarty (NO). Gdy na pinach 85 i 86 zostanie podane napięcie, cewka generuje pole magnetyczne, które przyciąga rdzeń przekaźnika, zmieniając stan styków. To z kolei umożliwia przepływ prądu przez obciążenie podłączone do pinu 87.
Krok po kroku: jak podłączyć przekaźnik 4 pinowy do obwodu
Aby prawidłowo podłączyć przekaźnik 4-pinowy, potrzebujesz kilku podstawowych narzędzi. Wśród nich znajdują się: śrubokręt, nożyce do przewodów, multimetr oraz przewody elektryczne o odpowiedniej grubości. Dobrze jest również mieć pod ręką bezpieczniki, które zabezpieczą obwód przed przeciążeniem. Upewnij się, że masz wszystko, co potrzebne, zanim rozpoczniesz proces instalacji.
Podłączenie przekaźnika 4-pinowego do obwodu można wykonać w kilku prostych krokach. Po pierwsze, podłącz przewód zasilający (dodatni biegun akumulatora) do pinu 30. Następnie, przewód uziemiający (minus) podłącz do pinu 86. Kolejnym krokiem jest podłączenie przewodu sterującego, na przykład z wyłącznika lub czujnika, do pinu 85. Na końcu, obciążenie, takie jak światła czy silnik, powinno być podłączone do pinu 87. Upewnij się, że wszystkie połączenia są mocne i stabilne.
Podczas instalacji przekaźnika, bezpieczeństwo jest kluczowe. Zawsze upewnij się, że zasilanie jest wyłączone przed dokonaniem jakichkolwiek połączeń. Dodatkowo, sprawdź, czy przewody są odpowiednio izolowane, aby uniknąć zwarć. Regularnie kontroluj szczelność połączeń oraz moment obrotowy zacisków, aby zapewnić ich trwałość. Pamiętaj, że prawidłowe okablowanie nie tylko zapewnia niezawodne działanie przekaźnika, ale również chroni przed potencjalnymi uszkodzeniami.
- Śrubokręt
- Nożyce do przewodów
- Multimetr
- Przewody elektryczne
- Bezpieczniki
Problemy z połączeniami: jak zapewnić solidne kontakty
Zapewnienie solidnych połączeń w instalacji przekaźnika 4-pinowego jest kluczowe dla jego prawidłowego działania. Słabe połączenia mogą prowadzić do problemów, takich jak przerywanie sygnału czy przegrzewanie się przewodów. Aby uniknąć takich sytuacji, ważne jest, aby używać odpowiednich złączy i przewodów, a także upewnić się, że są one dokładnie osadzone w zaciskach. Regularne kontrole połączeń oraz ich czyszczenie pomogą w utrzymaniu ich w dobrym stanie. Warto również stosować złącza, które są zaprojektowane do konkretnego zastosowania, co zwiększa ich niezawodność.
| Metoda połączenia | Opis | Wiarygodność |
|---|---|---|
| Połączenie lutowane | Trwałe połączenie, które zapewnia dobrą przewodność elektryczną. | Wysoka |
| Połączenie za pomocą złączek | Łatwe do wykonania, ale może być mniej trwałe w dłuższej perspektywie. | Średnia |
| Połączenie skręcane | Wymaga użycia śrub, co może prowadzić do luzowania się połączeń. | Niska |
Jakie przewody i zabezpieczenia stosować przy podłączeniu
Wybór odpowiednich przewodów i zabezpieczeń jest kluczowy dla bezpieczeństwa i efektywności systemu z przekaźnikiem 4-pinowym. Należy stosować przewody o odpowiedniej grubości, które są w stanie przenieść przewidywane natężenie prądu. Zabezpieczenia, takie jak bezpieczniki, powinny być dobrane do maksymalnego obciążenia obwodu, aby chronić go przed przeciążeniem. Użycie przewodów o odpowiedniej izolacji również jest istotne, aby zapobiec zwarciom i uszkodzeniom. Warto również zwrócić uwagę na materiały, z jakich wykonane są przewody, aby zapewnić ich odporność na wysokie temperatury i czynniki zewnętrzne.
Diagramy i wizualizacje: jak poprawnie zainstalować przekaźnik 4 pinowy
Wizualne przedstawienie instalacji przekaźnika 4-pinowego jest niezwykle ważne, ponieważ pomaga zrozumieć, jak prawidłowo podłączyć wszystkie elementy. Diagramy i schematy mogą znacznie ułatwić proces instalacji, zwłaszcza dla osób, które dopiero zaczynają swoją przygodę z elektroniką. Dzięki wizualizacjom można szybko zidentyfikować, które piny należy podłączyć, oraz jak powinny wyglądać połączenia w obwodzie. Odpowiednie diagramy mogą również pomóc w uniknięciu typowych błędów, które mogą wystąpić podczas instalacji.
Diagramy, które przedstawimy, będą ilustrować różne konfiguracje przekaźnika 4-pinowego w różnych zastosowaniach. Pokażą one, jak podłączyć przekaźnik do różnych urządzeń, takich jak silniki, oświetlenie czy czujniki. Każdy schemat będzie zawierał oznaczenia pinów oraz wskazówki dotyczące podłączenia przewodów, co ułatwi zrozumienie całego procesu. Dzięki tym wizualizacjom, instalacja przekaźnika stanie się bardziej intuicyjna i mniej stresująca.
Przykłady schematów podłączenia dla różnych zastosowań
W przypadku przekaźników 4-pinowych istnieje wiele zastosowań, które wymagają różnych schematów podłączenia. Na przykład, w przypadku podłączenia do oświetlenia, schemat będzie różnił się od tego, który jest używany do sterowania silnikiem. W każdym przypadku ważne jest, aby dostosować schemat do specyficznych potrzeb danego projektu. Przykłady mogą obejmować podłączenie przekaźnika do czujników ruchu, co pozwala na automatyczne włączanie świateł, lub do systemu wentylacji, gdzie przekaźnik może sterować wentylatorem w odpowiedzi na zmiany temperatury.
Czytaj więcej: Jak podłączyć włącznik światła Schneider bez ryzyka porażenia prądem
Praktyczne zastosowania przekaźnika 4 pinowego w projektach
Przekaźniki 4-pinowe znajdują zastosowanie w wielu projektach elektronicznych i automatyzacyjnych. Umożliwiają one kontrolowanie urządzeń elektrycznych, takich jak silniki, oświetlenie czy systemy alarmowe, dzięki czemu są niezwykle wszechstronne. Stosowane są zarówno w domach, jak i w przemyśle, gdzie pozwalają na automatyzację procesów oraz zwiększenie efektywności działania systemów. Dzięki swojej prostocie i niezawodności, przekaźniki te stały się standardem w wielu aplikacjach.
Przykłady zastosowań przekaźników 4-pinowych obejmują systemy automatycznego oświetlenia, które włączają się w odpowiedzi na czujniki ruchu, oraz sterowanie wentylatorami w odpowiedzi na zmiany temperatury. W przemyśle przekaźniki te są wykorzystywane do automatyzacji linii produkcyjnych, gdzie mogą sterować różnymi maszynami w zależności od potrzeb. Innym przykładem może być wykorzystanie przekaźników w systemach alarmowych, gdzie umożliwiają one zdalne włączanie i wyłączanie zabezpieczeń. Takie zastosowania ilustrują, jak przekaźniki 4-pinowe mogą zwiększyć funkcjonalność i wygodę w różnych projektach.
Jak wykorzystać przekaźnik 4 pinowy w automatyce domowej
W automatyce domowej, przekaźniki 4-pinowe mogą być używane do sterowania różnymi urządzeniami, co zwiększa komfort i bezpieczeństwo użytkowania. Przykładowo, mogą być zintegrowane z systemami inteligentnego domu, gdzie pozwalają na zdalne włączanie i wyłączanie świateł, wentylacji czy ogrzewania. Umożliwiają one także automatyzację procesów, takich jak włączanie oświetlenia w zależności od obecności domowników. Dzięki przekaźnikom można również tworzyć harmonogramy działania urządzeń, co przyczynia się do oszczędności energii. Warto zauważyć, że ich zastosowanie w automatyce domowej nie tylko zwiększa wygodę, ale także pozwala na lepsze zarządzanie zasobami.
- Przykład 1: Zdalne sterowanie oświetleniem w salonie.
- Przykład 2: Automatyczne włączanie wentylacji w łazience po wykryciu wilgoci.
- Przykład 3: Harmonogram włączania i wyłączania ogrzewania w zależności od pory dnia.
Nowe trendy w automatyzacji z wykorzystaniem przekaźników 4-pinowych
W miarę jak technologia się rozwija, przekaźniki 4-pinowe zyskują nowe zastosowania w kontekście Internetu Rzeczy (IoT). Dzięki integracji z inteligentnymi systemami zarządzania domem, stają się one kluczowym elementem w automatyzacji różnych procesów. Przykładowo, przekaźniki mogą być używane do zdalnego sterowania urządzeniami za pomocą aplikacji mobilnych, co daje użytkownikom możliwość monitorowania i kontrolowania swojego otoczenia z dowolnego miejsca na świecie. W połączeniu z czujnikami, przekaźniki mogą automatycznie reagować na zmiany w otoczeniu, takie jak temperatura czy obecność ludzi, co zwiększa efektywność energetyczną i komfort użytkowania.
Warto również zwrócić uwagę na rozwój inteligentnych systemów zarządzania energią, które wykorzystują przekaźniki 4-pinowe do optymalizacji zużycia energii w domach. Takie systemy mogą analizować dane z różnych czujników i automatycznie dostosowywać działanie urządzeń, aby zminimalizować koszty energii. Na przykład, przekaźniki mogą włączać urządzenia tylko wtedy, gdy energia jest tańsza, co prowadzi do znacznych oszczędności. W przyszłości możemy spodziewać się jeszcze większej integracji przekaźników z systemami AI, co otworzy nowe możliwości w zakresie automatyzacji i zarządzania domem.
