Bezpieczniki do garażu: Jak dobrać idealne zabezpieczenia?

Dobór odpowiednich bezpieczników do instalacji elektrycznej w garażu to fundament bezpieczeństwa i niezawodności. Niewłaściwie dobrane zabezpieczenia mogą prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem, a także do uciążliwych awarii instalacji. Zrozumienie kluczowych parametrów i zasad doboru pozwoli Ci stworzyć bezpieczne i funkcjonalne środowisko pracy.

Właściwy dobór bezpieczników to nie tylko kwestia zgodności z przepisami, ale przede wszystkim zapewnienia bezpieczeństwa użytkownikom garażu. Niewłaściwie dobrane zabezpieczenia mogą prowadzić do przegrzewania się przewodów, a w skrajnych przypadkach do pożaru. Mogą także powodować niepotrzebne przerwy w dostawie prądu, zakłócając pracę i irytując użytkownika. Zgodnie z polską normą PN-HD 60364, która reguluje zasady wykonywania instalacji elektrycznych, nowe i modernizowane instalacje w garażach muszą być wyposażone w wyłączniki różnicowoprądowe (RCD) o prądzie zadziałania nieprzekraczającym 30 mA. Jest to kluczowy element ochrony przed porażeniem prądem elektrycznym, chroniący życie ludzkie.

Zanim przejdziemy do konkretnych zastosowań, warto wyjaśnić kilka podstawowych pojęć, które pojawiają się przy omawianiu bezpieczników. Zrozumienie tych terminów ułatwi Ci podjęcie świadomej decyzji przy wyborze odpowiednich zabezpieczeń.

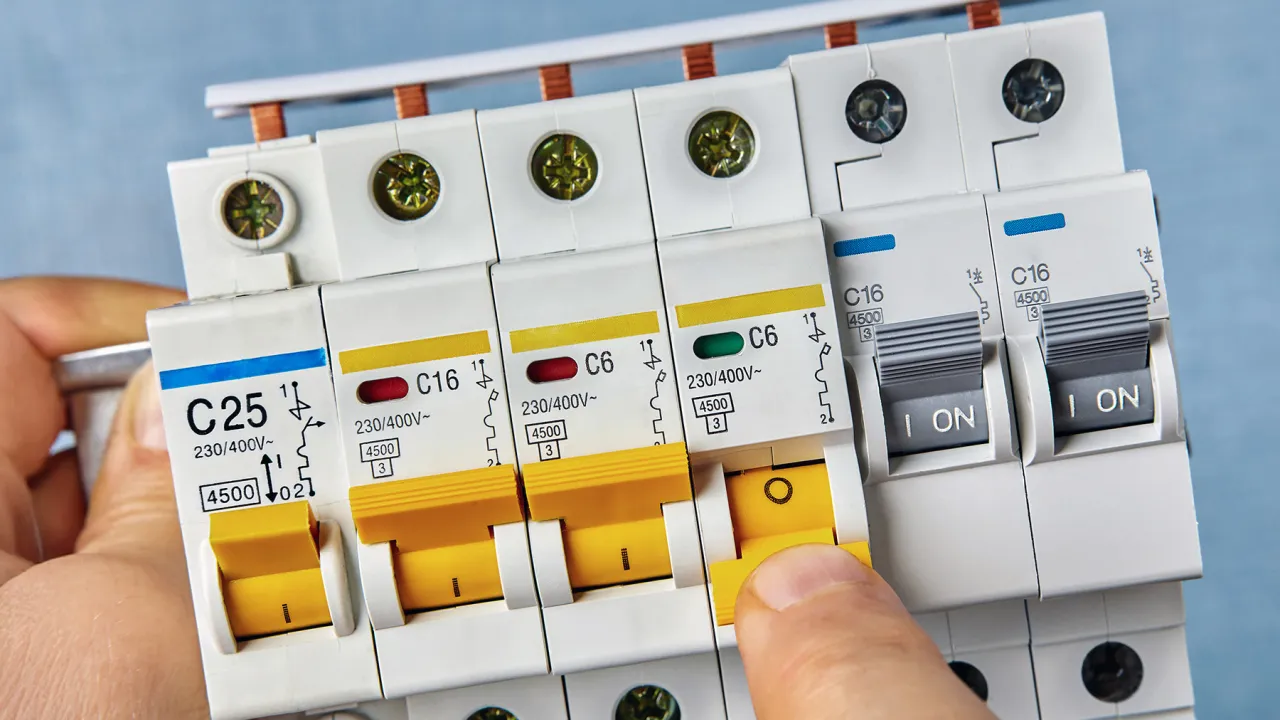

Kluczowe jest rozróżnienie dwóch głównych typów zabezpieczeń: wyłącznika nadprądowego (często potocznie nazywanego "S-ką") oraz wyłącznika różnicowoprądowego (RCD). Wyłącznik nadprądowy chroni instalację przed skutkami przeciążeń i zwarć. Działa na zasadzie wykrywania zbyt dużego prądu płynącego przez obwód i automatycznie go rozłącza, zapobiegając uszkodzeniu przewodów i urządzeń. Z kolei wyłącznik różnicowoprądowy (RCD) pełni inną, równie ważną funkcję chroni ludzi przed porażeniem prądem. Działa na zasadzie porównywania prądu płynącego w przewodzie fazowym i powrotnym. Jeśli wykryje różnicę, która może świadczyć o tym, że prąd "ucieka" przez ciało człowieka do ziemi, natychmiast rozłącza obwód. RCD 30 mA jest absolutnie niezbędny w każdym obwodzie gniazd i oświetlenia w garażu.

Wyłączniki nadprądowe charakteryzują się różnymi krzywymi zadziałania, oznaczanymi literami B, C i D. Najczęściej spotykane w domowych instalacjach, w tym w garażach, są charakterystyki B i C. Charakterystyka B jest przeznaczona dla obwodów oświetleniowych i gniazd ogólnego użytku, gdzie prądy rozruchowe są niewielkie. Wyłącznik typu B zadziała przy prądzie 3 do 5 razy większym od prądu znamionowego (In). Z kolei charakterystyka C jest stosowana do zabezpieczania urządzeń posiadających silniki elektryczne, które podczas rozruchu pobierają znacznie większy prąd. Wyłącznik typu C zadziała przy prądzie 5 do 10 razy większym od prądu znamionowego, co zapobiega niepotrzebnemu wyzwalaniu zabezpieczenia podczas startu silnika.

Prąd znamionowy, czyli amperaż (np. 10A, 16A, 20A), jest kolejnym ważnym parametrem bezpiecznika. Jego głównym zadaniem jest ochrona przewodów instalacji przed przegrzaniem. Wybierając bezpiecznik, należy dopasować jego wartość do dopuszczalnego obciążenia przewodów, a nie do maksymalnej mocy podłączanego urządzenia. Zastosowanie bezpiecznika o zbyt wysokim prądzie znamionowym, czyli "za mocnego", jest bardzo niebezpieczne. W przypadku przeciążenia lub zwarcia, bezpiecznik nie zadziała na czas, a przewód może się przegrzać, doprowadzając do uszkodzenia izolacji, a nawet pożaru. Pamiętaj, że bezpiecznik chroni instalację, a nie samo urządzenie.

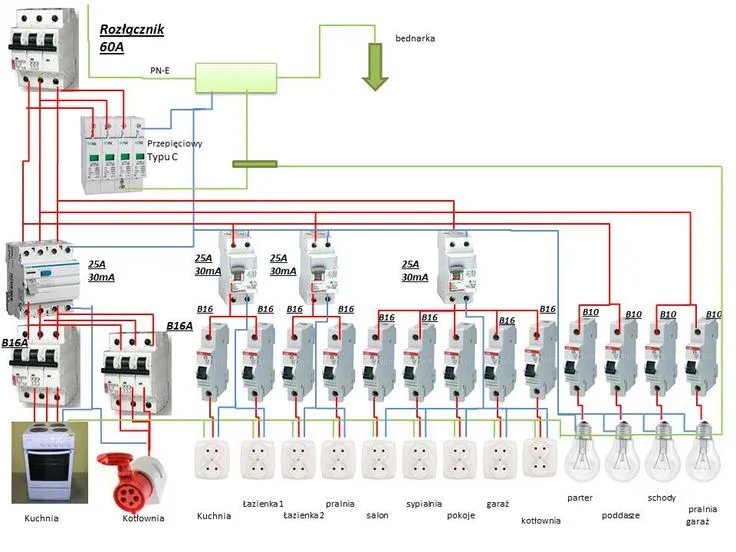

Aby instalacja elektryczna w garażu była bezpieczna i funkcjonalna, należy podzielić ją na odrębne obwody. Każdy obwód powinien być zabezpieczony oddzielnym bezpiecznikiem, co pozwala na izolowanie ewentualnych problemów w jednym miejscu bez wpływu na pozostałe części instalacji.

Dla obwodu oświetleniowego w garażu, zazwyczaj stosuje się wyłącznik nadprądowy o charakterystyce B. Standardowym wyborem jest bezpiecznik B6 lub B10. Dla nowoczesnego oświetlenia LED, które charakteryzuje się niskim poborem mocy, często wystarczający jest bezpiecznik B6. Jednakże, jeśli planujesz w przyszłości rozbudowę oświetlenia lub używasz starszych świetlówek, bezpiecznik B10 będzie bardziej uniwersalnym i bezpieczniejszym rozwiązaniem, zapewniającym pewien zapas.

W przypadku obwodów gniazdek 230V, przeznaczonych do ogólnego użytku czyli do podłączania elektronarzędzi ręcznych, ładowarek do akumulatorów, odkurzacza czy drobnego sprzętu AGD złotym standardem jest wyłącznik nadprądowy B16. Jest to najbardziej powszechne i zazwyczaj wystarczające zabezpieczenie dla tego typu zastosowań w garażu.

Podkreślam to jako kluczową kwestię bezpieczeństwa: dla obwodu zabezpieczonego wyłącznikiem 16A, absolutnie niezbędne jest zastosowanie przewodów o przekroju co najmniej 2,5 mm² wykonanych z miedzi. Mniejszy przekrój przewodu mógłby się przegrzewać pod obciążeniem 16A, co stwarza poważne ryzyko pożaru. Zawsze sprawdzaj przekrój przewodów w stosunku do wartości zabezpieczenia!

Jeśli w Twoim garażu planujesz używać urządzeń o większej mocy, takich jak spawarka, kompresor czy piła stołowa, konieczne będzie zastosowanie gniazda siłowego 400V (tzw. "siła").

Dla urządzeń takich jak spawarka, kompresor, czy inne maszyny z silnikami elektrycznymi, niezbędne jest zastosowanie wyłącznika trójfazowego o charakterystyce C. Wynika to z faktu, że silniki te podczas rozruchu pobierają prąd wielokrotnie większy od znamionowego, a charakterystyka C jest zaprojektowana tak, aby wytrzymać te chwilowe, wysokie impulsy prądowe bez niepotrzebnego wyzwalania zabezpieczenia.

Wybór konkretnego amperażu dla gniazda siłowego (najczęściej C16 lub C20) zależy od mocy podłączanych urządzeń. Zawsze sprawdzaj w dokumentacji technicznej (DTR) urządzeń, jakie są ich wymagania dotyczące zasilania. Jeśli Twoje urządzenia wymagają prądu 16A, wybierz C16. Jeśli potrzebujesz większej mocy, rozważ C20, pamiętając o odpowiednim przekroju przewodów dla obwodu siłowego.

Posiadanie instalacji fotowoltaicznej w garażu, z podłączonym falownikiem (inwerterem), wprowadza dodatkowe wymagania dotyczące zabezpieczeń elektrycznych.

Falownik, jako serce instalacji fotowoltaicznej, wymaga odrębnego i dedykowanego zabezpieczenia. Wynika to ze specyfiki pracy instalacji PV, która generuje prąd i przekazuje go do sieci lub na potrzeby własne. Niewłaściwe zabezpieczenie może zakłócić jego pracę lub stanowić zagrożenie.

Najważniejszym źródłem informacji o wymaganym zabezpieczeniu jest dokumentacja techniczno-ruchowa (DTR) falownika. Producent zawsze określa tam zalecane parametry bezpiecznika. Zazwyczaj jest to wyłącznik nadprądowy, często trójfazowy (nawet dla falownika jednofazowego, dla zachowania symetrii obciążenia), o charakterystyce B lub C i prądzie znamionowym dobranym do mocy falownika, np. B16, B20. Po stronie prądu stałego (DC), czyli przed falownikiem, stosuje się specjalne bezpieczniki topikowe lub wyłączniki dedykowane do instalacji fotowoltaicznych.

Oprócz podstawowych wyłączników nadprądowych i różnicowoprądowych, nowoczesna instalacja garażowa powinna być wyposażona w dodatkowe zabezpieczenia, które znacząco podnoszą jej bezpieczeństwo i niezawodność.

Wyłącznik różnicowoprądowy (RCD) o prądzie zadziałania 30 mA jest absolutnie kluczowy dla ochrony życia. Chroni on przed porażeniem prądem w przypadku dotknięcia uszkodzonego urządzenia lub przewodu pod napięciem. Jego obecność w obwodach gniazd i oświetlenia jest obowiązkowa i nie podlega dyskusji. Jest to podstawowa bariera ochronna.

Ogranicznik przepięć (SPD) typu 2 (dawniej klasy C) jest również bardzo zalecany, zwłaszcza jeśli garaż jest budynkiem wolnostojącym. Chroni on instalację elektryczną oraz podłączone do niej urządzenia (np. elektronarzędzia, ładowarki, sprzęt RTV) przed skutkami przepięć, które mogą być spowodowane wyładowaniami atmosferycznymi (uderzenie pioruna w pobliżu) lub przepięciami łączeniowymi w sieci energetycznej. Jest to inwestycja w długowieczność Twojego sprzętu.

Niestety, przy doborze bezpieczników i projektowaniu instalacji elektrycznych w garażach często popełniane są błędy, które mogą mieć poważne konsekwencje. Świadomość tych pułapek pozwoli Ci ich uniknąć.

Jednym z najczęstszych i najbardziej niebezpiecznych błędów jest stosowanie bezpieczników o zbyt dużym prądzie znamionowym, czyli "mocniejszych" niż powinny być. Pamiętaj, że bezpiecznik ma chronić przewód przed przegrzaniem. Jeśli bezpiecznik jest za duży, w przypadku przeciążenia lub zwarcia, nie zadziała na czas. Przewód zacznie się nagrzewać, co może doprowadzić do stopienia izolacji, zwarcia, a w najgorszym przypadku do pożaru. Zawsze dobieraj bezpiecznik do przekroju przewodu i jego dopuszczalnego obciążenia.

Kolejnym częstym błędem jest używanie wyłącznika o charakterystyce B do urządzeń z silnikami, takich jak kompresor czy spawarka transformatorowa. Silniki te pobierają wysoki prąd rozruchowy, co powoduje, że bezpiecznik typu B (który wyzwala przy 3-5x In) będzie ciągle "wybijał". W takiej sytuacji konieczne jest zastosowanie wyłącznika o charakterystyce C (wyzwolenie przy 5-10x In), który jest w stanie wytrzymać te chwilowe impulsy prądowe bez wyzwalania.

Absolutnie niedopuszczalne jest ignorowanie wymogu stosowania wyłącznika różnicowoprądowego (RCD). Brak RCD w obwodach gniazd i oświetlenia oznacza brak podstawowej ochrony życia przed porażeniem prądem. Jest to poważne zaniedbanie, które może mieć tragiczne skutki.

Podsumowując, oto lista kontrolna kluczowych zaleceń, które pomogą Ci prawidłowo zabezpieczyć instalację elektryczną w garażu:

• Oświetlenie: Wyłącznik nadprądowy B6 lub B10.
• Gniazda 230V (ogólne): Wyłącznik nadprądowy B16 z przewodami o przekroju minimum 2,5 mm² Cu.
• Gniazda siłowe 400V (spawarka, kompresor): Wyłącznik trójfazowy o charakterystyce C, C16 lub C20 (zgodnie z dokumentacją urządzenia).
• Falownik fotowoltaiczny: Dedykowane zabezpieczenie zgodnie z DTR producenta (często wyłącznik 3-fazowy B lub C o odpowiednim amperażu).
• Ochrona przeciwporażeniowa: Obowiązkowy wyłącznik różnicowoprądowy RCD 30 mA dla wszystkich obwodów gniazd i oświetlenia.
• Ochrona przeciwprzepięciowa: Zalecany ogranicznik przepięć SPD typu 2 w rozdzielnicy.
• Przekroje przewodów: Zawsze dopasuj przekrój przewodu do wartości zabezpieczenia (np. 16A wymaga 2,5 mm² Cu).
• Charakterystyka bezpiecznika: B do obwodów bez silników, C do urządzeń z silnikami.

Przeczytaj również: Jak wygląda przepalony bezpiecznik w aucie? Oto objawy i porady

Kluczowe wnioski i Twoje dalsze kroki

Mam nadzieję, że ten artykuł dostarczył Ci jasnych i praktycznych wskazówek, jak prawidłowo dobrać bezpieczniki do instalacji elektrycznej w garażu. Pamiętaj, że właściwy dobór zabezpieczeń to nie tylko kwestia zgodności z normami, ale przede wszystkim gwarancja bezpieczeństwa Twojego mienia i, co najważniejsze, Twojego życia. Teraz wiesz, jakie parametry są kluczowe i jak uniknąć najczęstszych błędów.

• Bezpieczeństwo przede wszystkim: zawsze stosuj wyłącznik różnicowoprądowy (RCD 30mA) dla obwodów gniazd i oświetlenia.
• Dopasuj charakterystykę bezpiecznika do obciążenia: B dla oświetlenia i gniazd ogólnych, C dla urządzeń z silnikami.
• Nigdy nie stosuj bezpieczników "na zapas" muszą one chronić przewody przed przegrzaniem.
• Sprawdź dokumentację techniczną urządzeń (zwłaszcza falownika PV i sprzętu siłowego) oraz normy budowlane.

Z mojego doświadczenia wynika, że najwięcej problemów sprawiają początkujący elektrycy, którzy często bagatelizują znaczenie odpowiedniego przekroju przewodów w stosunku do zabezpieczenia. Pamiętaj, że nawet najlepszy bezpiecznik nie ochroni instalacji, jeśli przewody są za cienkie. Zawsze traktuj instalację jako spójny system, gdzie każdy element ma swoje kluczowe zadanie.

A jakie są Twoje doświadczenia z doborem bezpieczników do garażu? Czy napotkałeś jakieś szczególne wyzwania lub masz swoje sprawdzone rozwiązania? Podziel się swoją opinią w komentarzach poniżej!
